Енергизатор DL 4500 ECO с 30 W соларна система
Енергизатор (генератор на импулси) за електропастир DL 4500 със соларен панел 30 W и контролер за зареждане PWM 10 A, монтирани в кутия от алуминиеви композитни плоскости (Dibond).
Марка: Agro Electro
Друга версия
Детайли относно продукта
Моля, обърнете внимание: заземителната шина и автомобилният акумулатор 12 V не са включени в пакета!
Компактният енергизатор за електропастир е удобно и безопасно решение за захранване на временни или постоянни електрически ограждения на места, където няма достъп до електрическата мрежа 230 V.
Системата може да работи автономно дори в продължение на години, като изисква малки интервенции, като например проверка на правилната работа на акумулатора, редовно почистване на соларния панел и поддръжка на трасето на електрическата ограда.
Системата е напълно сглобена в кутия и съдържа всички необходими елементи, за да работи независимо от електрическата мрежа 230 V.
Предимства
Здрава кутия, устойчива на влага (дъжд, сняг, водни пръски).
От външната страна на системата е монтиран превключвател, който улеснява включването/изключването на електрическата ограда, без да се налага да отваряте кутията.
Батерията се зарежда непрекъснато от соларния панел.
Защита от свръхнапрежение - изключването на акумулаторната батерия при пълна слънчева светлина може да доведе до повишаване на напрежението, генерирано от соларния панел, което може да повреди електрическата ограда. Кутията включва допълнителна електронна схема за защита срещу това.
Преместването на електропастира (преместване на временни ограждения) е много лесно, а повторното сглобяване на друго място е изключително опростено.

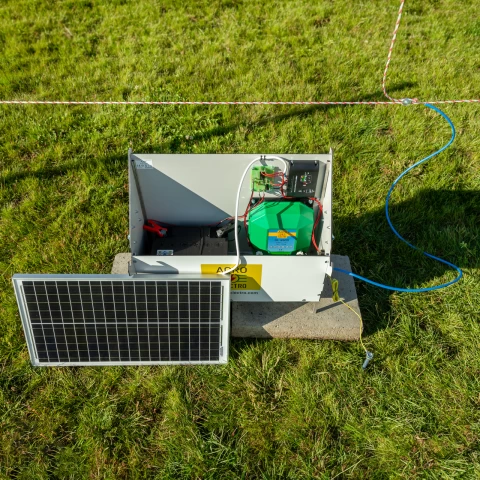

Елементи на системата
(1) - Енергизатор; (2) - Батерия (не е включена в опаковката); (3) - Соларен панел; (4) - Регулатор за зареждане; (5) - Схема за защита от пренапрежение; (6) - Превключвател за включване/изключване на устройството за електрическа ограда; (А) - Кабел за импулсен изход (връзка за електрическа ограда), 180 cм; ( B) - Заземителен кабел, 180 cм; (C) - Клема за положителния полюс на батерията; (D) - Клема за отрицателния полюс на батерията; (E) - Кабел за свързване на соларния панел; (F) - Индикатор за зареждане; (G) - Индикатор за нивото на зареждане.
Инсталиране
Монтирайте кутията на сенчесто място в близост до електрическата ограда, така че соларният панел (3) да гледа на юг. Създайте заземяване, свържете към него заземителния кабел (B), след което свържете синия кабел (A) към проводниците на електрическата ограда чрез конектор.
Заземяване
За правилното функциониране системата се нуждае от добро заземяване. За заземяването можете да използвате метална шина с резба M12 или метална шина L-образен профил.
Акумулатор
За съхранение на енергия използвайте 12 V акумулатор (киселинен или гелов тип) (4). Моля, имайте предвид, че батерията не е включена в опаковката! Не използвайте Ni-MH или Li-ion акумулатори!
Използвайте акумулатор с капацитет най-малко 45 Ah. Максималният капацитет се определя от размера, който се побира в кутията на системата.
Акумулаторът се свързва с клемите тип "крокодил" (C) и (D):
Червената клема (щипка) = положителната (+) клема на акумулатора.
Черната клема (щипка) = отрицателната (-) клема на акумулатора.
Поддръжка и проверка
Въпреки че системата може да работи автономно в продължение на месеци или дори години, ще ви е необходима периодична поддръжка.
Почиствайте периодично повърхността на слънчевия панел с влажна кърпа! Отлаганията на прах, листа, значително намаляват ефективността му, което може да доведе до бързо разреждане на батерията.
Често проверявайте цялата електрическа ограда и премахвайте всякаква растителност, която се допира до проводниците на оградата. Късите съединения, дължащи се на растежа на растителността, значително намаляват ефективността на електропастира.
Спецификация на генератора на импулси
Захранващото напрежение | 12 V |
Консумация | 170 mA |
Максимално изходно напрежение | 12000 V |
Максимално изходно напрежение при натоварване от 500 Ω | 8900 V |
Максимална практическа дължина на заграждението | 12000 м |
Максимално съхранена енергия | 5,85 джаула |
Максимална импулсна енергия | 4,5 джаула |
Клас на защита | II |
Степен на защита | IPX4 |
Материал на корпуса | Пластмаса |
Размери | 210 × 265 × 105 мм |
Тегло | 1,95 кг |
Спецификация на слънчевия панел 30 W
Тип на клетките | Монокристални |
Максимална мощност | 30 W |
Vmp | 18,2 V |
Imp | 1,65 A |
VOC | 21,6 V |
ISC | 1,84 A |
Размери | 670 × 350 × 25 мм |
Спецификация на контролера за зареждане PWM 10 A
Мощност | 10 A |
Автоматично разпознава работното напрежение | 12/24 V |
Натоварване за изравняване на напрежението | 12/24 V |
Увеличаване на усилването на напрежението | 14,4 V |
Зареждане флоут | 13,6 V |
Дебелина на свързващ кабел | 2,5 мм |
Тегло | 0,25 кг |
Размери | 14 × 9 × 3 см |
Работна температура | –20...+60 C° |
Ръководство за употреба ECO-Compact с генератор на импулси DL 3200 или DL 4500
Ръководството за потребителя може да бъде изтеглено в PDF формат:
