Eнергизатор (генератор на импулси) DL 7200 за електропастир, със соларен панел 50 W

Компактният енергизатор е удобно и безопасно решение за захранване на временни или постоянни електрически огради в райони, където няма достъп до мрежата 230 V.

Системата е напълно сглобена в метална кутия и съдържа всички необходими елементи за работа независимо от мрежата 230 V.

Внимание: пакетът не включва заземителната шина и автомобилната батерия 12 V!

Ползи

• Здрава метална кутия, устойчива на влага (дъжд, сняг, водни пръски). Може да се затваря.

• Затворената кутия е относително херметична, ефективно предотвратява проникването на насекоми и малки животни, които могат да повредят електрическото оборудване чрез късо съединение.

• От външната страна системата е снабдена с ключ, скрит под соларния панел, с който лесно може да се включва/изключва електропастира, без да се налага да се отваря кутията.

• Зареждането на акумулатора се осигурява непрекъснато от слънчевия панел.

• Защита от свръхнапрежение - случайното изключване на акумулатора при пълна слънчева светлина може да доведе до повишаване на напрежението, генерирано от соларния панел, което може да повреди електрическата ограда. Кутията включва допълнителна електронна схема за защита от този инцидент.

• Преместването на системата (временно преместване на електропастира) е много лесно, повторното сглобяване на друго място е много опростено.

Елементи на системата

(1) - Енергизатор; (2) - Регулатор за зареждане; (3) - Защита от пренапрежение; (4) - Акумулатор (не е включен в опаковката); (5) - Соларен панел; (6) - Кабел за свързване на електрическата ограда; (7) - Заземителен кабел; (А) - Светодиод за индикация на зареждането; (Б) - Светодиод за индикация на нивото на зареждане; (В) - Клема за положителния полюс на акумулатора; (Г) - Клема за отрицателния полюс на акумулатора; (Д) - Превключвател за включване/изключване; (Е) - Метален пръстен на кутията.

Инсталиране

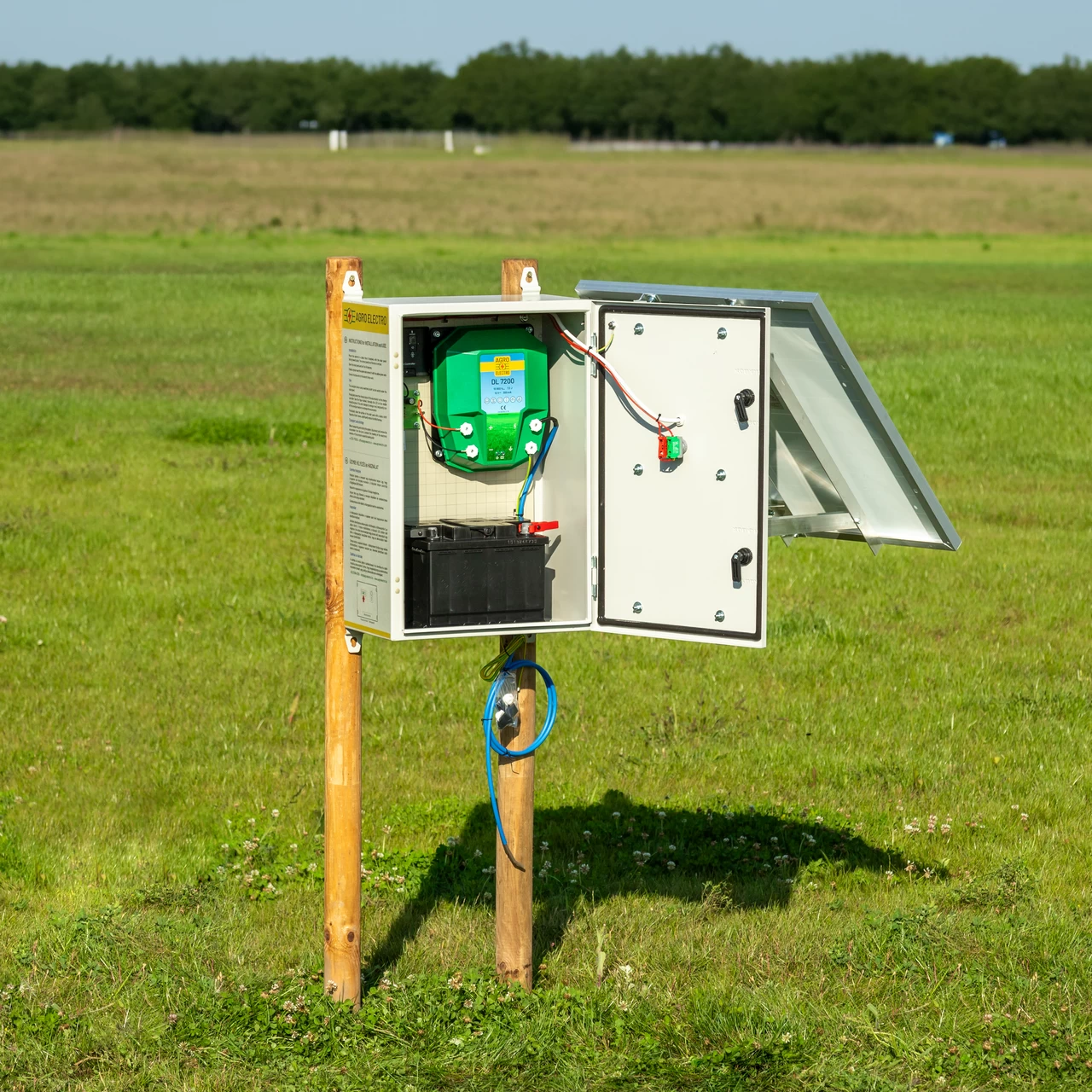

Монтирайте кутията на сенчесто място в близост до електрическата ограда върху два дървени стълба, така че соларният панел (5) да е обърнат на юг. След монтажа отворете слънчевия панел и го закрепете под ъгъл 45 градуса с включените в комплекта винтове. Изградете заземяването, свържете към него заземяващия кабел, след което свържете синия кабел към проводниците на електрическата ограда чрез конектор.

Заземяване

За да работи правилно, системата се нуждае от добро заземяване. За зеземяване може да се използва метална шина с разба M12 или метална шина L-профил.

Акумулатор

За съхранение на енергия използвайте 12 V акумулатор (киселинен или гелов тип) (4). Не използвайте Ni-MH или Li-ion акумулатори!

Използвайте акумулатори с капацитет най-малко 45 Ah. Максималният капацитет се определя от размера, който се побира в металната кутия на системата.

Акумулаторът се свързва с щипките (клемите) тип "крокодил" (C) и (D):

• Червената клема = положителната (+) клема на акумулатора.

• Черната клема = отрицателната (-) клема на акумулатора.

Поддръжка и проверка

Въпреки че системата може да работи автономно в продължение на месеци или дори години, ще ви е необходима периодична поддръжка.

Почиствайте периодично повърхността на слънчевия панел с влажна кърпа! Отлаганията на прах и/или листа, значително намаляват ефективността му, което може да доведе до бързо разреждане на акумулатора.

Често проверявайте цялата електрическа ограда и премахвайте всякаква растителност, която се допира до проводниците на оградата. Късите съединения, дължащи се на растежа на растителността, значително намаляват ефективността на електропастира.

Спецификация на импулсния генератор

Спецификация на слънчевия панел 50 W

Спецификация на контролера за зареждане PWM 10 A

Ръководство за употреба DL 3200 - DL 4500 - DL 7200 compact

Ръководството за потребителя на DL 3200 - DL 4500 - DL 7200 compact може да бъде изтеглено в PDF формат:

Ръководство за употреба за компактен енергизатор DL 3200-4500-7200
